Automātiskā sausā pulvera ugunsdrošības sistēma riteņu iekrāvējam
Fons:
Kalnrūpniecības mašīnu transportlīdzekļu motoru nodalījumiem ir lielāka tendence aizdegties nekā citiem korpusiem šādu iemeslu dēļ: īssavienojums, dzinējs
nodilums, karstas virsmas, samazināta materiālu izturība, plastmasas izmantošana, motora, eļļas un gružu iekapsulēšana. Tas nav
pārsteidzoši, ka vairāk nekā 70% no visiem transportlīdzekļu ugunsgrēkiem notiek motora nodalījumā. Tā kā kalnrūpniecības transportlīdzekļus izmanto kalnrūpniecības rūpniecībā, kalnrūpniecības transportlīdzekļu ugunsdrošībai vajadzētu būt katra kalnrūpniecības transportlīdzekļu operatora vai ražotāja galvenajai prioritātei.
1. PRODUKTA APRAKSTS

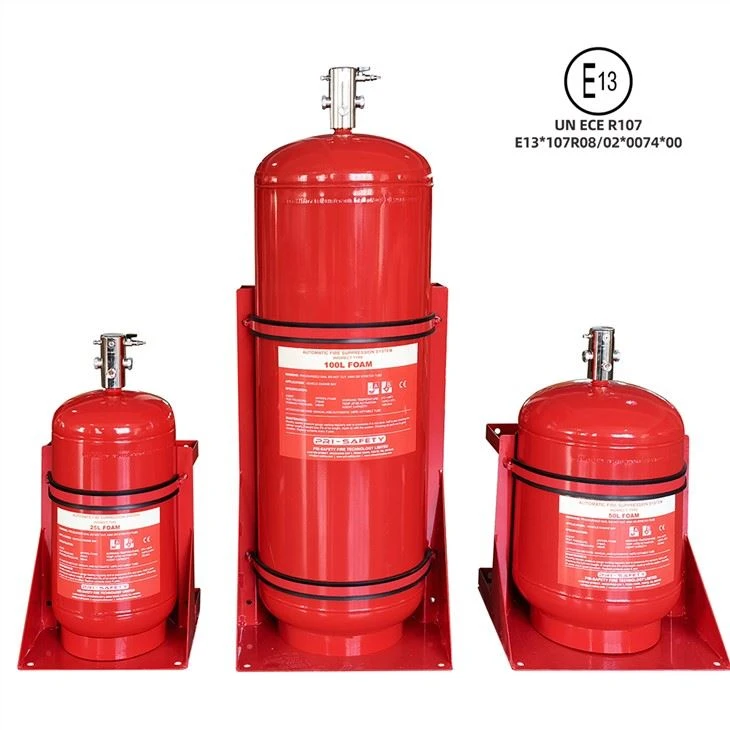

Automātiskās kalnrūpniecības mašīnas ugunsdzēsības sistēma sastāv no tvertnes cilindra, solenoīda vārsta ar manometru, izplūdes caurules, ugunsgrēka signalizācijas, vadības paneļa un termiskās noteikšanas vada.
Tvertni var piepildīt arŪdens, AFFF3% putas, FM200 vai sausa pulvera viela, un tas ir piepildīts ar atbilstošu daudzumu gāzes slāpekļa.
Sistēmas ar dažādiem aģentiem ir ar dažādām izplūdes caurulēm un sprauslām.
1). Produkta īpašības.
* Ātra noteikšana un augsta efektivitāte
* Uzlādējams
* Pielāgots skarbajai videi
* Viegls, nav apgrūtinošs aprīkojumam
* Vienkārša uzstādīšana un apkope
* Piemērots lieljaudas kalnrūpniecības mašīnai
* Comtrol panelis parāda reāllaika temperatūru
* Pieejams daudzos līdzekļos: putas, novec1230, ūdens migla, sausais pulveris, FM200 utt.
2). Produkta specifikācija.
| JAUDAS | 6L, 9L, 12L, 18L, 20L, 25L, 50L-FOAM (18L 4CBM motortelpai) 6kg, 9kg, 12kg, 18kg, 25kg, 50kg---Dry pulveris (9kg 4CBM motortelpai) |
| CILINDRA KAKLA VĪTNE | M30*1,5 |
| MATERIĀLS | Tērauda sarkana krāsošana vai nerūsējošais tērauds 304 |
| VĀRSTA VĪTNE | M30*1,5 |
| AKTIVĀCIJAS TEMPERATŪRA | 140ºC |
| SERVISA TEMPERATŪRA | -30ºC ~ +60ºC |
| DARBA SPIEDIENS | 14 Bārs |
| TESTA SPIEDIENS | 27 Bārs |
| IZLĀDES CAURULE | Dia.16mm, Nerūsējošais Tērauds |
| AKTIVIZĀCIJAS LAIKS | <> |
2. INFORMĀCIJA PAR PRODUKTU
1). Produkta aktivizētais princips
Pneimatiskā vārsta iekšpusē ir virzulis, tas sadala vārsta dobumu līdz 2 daļām. Augšējais dobums savienojas ar noteikšanas cauruli, apakšējais dobums savienojas ar pudeli. Virzuļa 2 puses spiediens ir vienāds. Ugunsgrēka laikā, Kad detektēšanas caurule konstatēja uguni un pārrāva vienu caurumu, lai atbrīvotu spiedienu. Tad virzuļa 2 puses spiediens notiek atšķirīgi, virzulis tika pārvietots uz augšu, un tika atvērta vārsta izplūdes atvere, un aģents tika izvadīts no caurules un sprauslām. Tajā pašā laikā spiediena slēdzis nosūta galīgo ugunsgrēka trauksmi, tika aktivizēta ugunsgrēka signalizācija. Vadības panelī ir manuāla poga un testa poga, atiestatīšanas poga. Avārijas gadījumā Manuālās pogas nospiešana var aktivizēt arī ugunsdrošības sistēmu.
2). Zīmējums uzziņai
3. R107 SISTĒMU SHĒMA CAURUĻU MODEĻA NOTEIKŠANAI
1. darbība.
Noteikšanas caurule izplūst līdz caurumam, kad temperatūra sasniedz 140ºC, un atbrīvo spiedienu caur caurumu. (Vai nospiežot manuālo pogu
detektēšanas caurule, spiediena atbrīvošana no vadības pogas.)
Iegūtais spiediena kritums izraisa galvas vārsta aktivizēšanos. Tajā pašā laikā tika aktivizēts uguns arlars.
Vārsts tika atvērts, un aģents tika izvadīts caur izplūdes caurulēm uz sprauslām.
Aģents, kas pārklāj zonu un ātri un rūpīgi nomāc uguni.
Šī sistēma ir pilnīgi automātiska un pilnīgi neatkarīga no elektrības.
4. UZSTĀDĪŠANAS PIEMĒRS
5. Par iepakošanu
6. PIETEIKUMI
Izmanto ne tikaiKalnrūpniecības mašīnas:
САТ-773, САТ-777,Cat MT5300 kalnrūpniecības kravas automašīna, D6 CAT Dozer, Caterpillar-992, Caterpillar-994,
KOMATSU PAŠIZGĀZĒJS 785/465, Komatsu PC2000-8 Hidrauliskais ekskavators...
bet arīvar izmantot visiem transportlīdzekļiem
